Aan de slag met Levica materialen flexibele meerlagen buizen en koppelingen

Knip de leiding  met een tang (echt schuin afgeknipte buizen kunnen niet waterdicht gekoppeld  worden!) Als je de buis tot aan de aanslag van de koppeling duwt sluit deze beter aan.

Schuif de moer en de knelring over de buis en kalibreer de buis.Kalibreren betekend : de buis terug mooi rond maken. Bij het knippen verandert de ronde vorm lichtjes,als je de koppeling gaat maken zou het best kunnen dat de zwarte ringen mee naar achter schuiven ,  zo ontstaan lekken. De kalibreerder heeft een uitgang van D16 ,D20 en een zeskant.

Schuif de koppeling in de buis tot de aanslag. Nog een kleine tip. De snijring  foto 3 , hier zie je een spatie van ongeveer 4 mm wel als deze tegen elkaar komen dan zit het vast 1,5 slag. het is de snijring die afsluit. De moer hebben we alleen nodig om vast te zetten zie foto 4

Draai de moer vast op de koppelin LEVICA-koppelingen

Het koppelingssysteem van LEVICA is gemaakt van corrosiebestendig CW617N Messing.

De buitenzijde is vernikkeld.

Aansluitmogelijkheden

levica leidingssysteem voor koud en warm water

Ons gamma vernikkelde LEVICA koppelingen geeft je de mogelijkheid om allerhande combinaties uit te voeren

Hoofdleidingen: gebruik LEVICA superpipe leiding diameter 20 x 2.0, wat bedoelen we met hoofdleiding. Van de boiler naar de verdeler , of van de verdeler op het gelijkvloers naar de verdeler op het verdiep. Diameter is ruim voldoende om een vlotte watertransport.

Toevoer: LEVICA leiding diameter 16 x 2.0. Te verkrijgen op rol 5,10,25,75 of 100 m met of zonder ombuis rood of blauw. Vrees niet dat D16 niet voldoende zou zijn om de toevoeren . Uitzonderlijk als je een douchecabine met tal van snufjes  hebt gekocht en de  verkoper u het advies geeft om een grotere diameter te plaatsen. Voor het overige alleen maar D16

Hoe starten?

Schets je plan. Bepaal je verdelers: koud, warm…

1) Haakse koppeling 20 - ¾” M ART 8350200
verdelers 2 Groepen  ART 8350224  OF 8351149  + 3 Groepen ART  8350225 OF 8351147
met afsluiter blauw of rood (koud water)

ART 3944001 beugels om de verdeler tegen de muur te bevestigen ¾” enkel: + ART 8350203 2 stuks haakse koppeling 20 - ¾” F

2) Rechte koppeling 20 - ¾” F OF M: 2 stuks (boiler)ART 8350188 OF 8350184

3) Haakse koppeling 20 - ¾” F
Verdeler 3 groepen (warm water) verdelerbeugels ¾” enkel / 2 stuks stop ¾”

4, 5, 7) Aansluitbox (2 sets) ART 1602016 OF 1606166

6, 8) Aansluitbox of opbouwstuk OF ART 8350218

Mannelijk of vrouwelijke koppeling kan afwijken naargelang de situatie ter plaatsen.

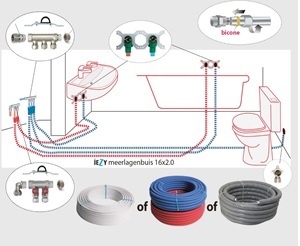

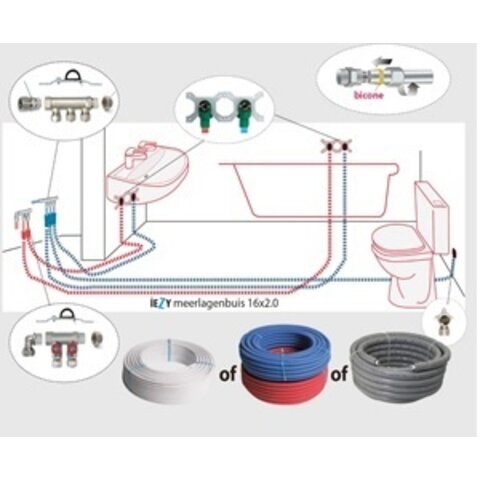

Voorbeeld

Boiler: Warm+Koud

Badkamer

Lavabo: Warm+Koud

Bad: Warm+Koud

WC              Koud

K
